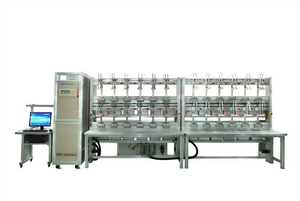

Système de test de compteur d'électricité monophasé
Fondée en 1987, Geny est bien connu comme l'un des principaux fabricants et fournisseurs de professionnels de la précision YC1891D Référence de la précision de 0,02% de système de test de compteur d'énergie électronique monophasé avec deux systèmes de commutation de canaux actuels en Chine. Soyez assuré d'acheter le matériel de qualité fabriqué en Chine à partir de nous et découvrez notre bon service après-vente.
- La description
Les systèmes de test de compteur de Geny adoptent la technique de mesure électronique la plus avancée et le concept modulaire combinent les normes de référence de différence et l'amplificateur de puissance pour répondre aux exigences des clients des utilitaires électriques, des fabricants de compteurs d'énergie électrique, de mesurer et d'examiner la qualité des départements et des usines.
- Caractéristiques
1. Le système de test de compteur peut mesurer des compteurs mécaniques, des mètres mécaniques électroniques et un mètre électronique au moyen d'une opération automatique, semi-automatique ou manuelle.
2. Matériau en alliage d'aluminium, léger et résistant à la corrosion et à la corrosion.
3. Marque de rotor de positionnement automatique du disque de mètre mécanique, avec plus d'efficacité.
4 La balançoire ensemble des têtes de balayage simplifie le contrôle.
5 Démarrer le test et le test rampant.
6. Mesurer de manière synchrone de différentes constantes de mètres.
7. Avec la fonction de protection de la surcharge, du circuit de tension courte et du circuit de courant ouvert.
8 Le logiciel de test avec système d'exploitation Windows 2000/7/10 sympathique comprend un module fonctionnel de toutes sortes de compteur d'énergie moderne nécessaire, au test d'erreur de réalité, au test harmonique, au test d'influence, etc.
Nom: Banc de test de compteur d'énergie électronique
Modèle: YC1891DAT-40-0.02-F
- Spécifications techniques
Le banc d'essai est de 40 positions 0.02 Système de test monophasé de précision avec deux canaux courants Swtiching, n ° d'article est：YC1891DAT-40-0.02-F
1 Source de courant
Tension | 3 × 240±15% |
La fréquence | 50 Hz±15% |
La capacité de puissance | > 6kva |
Pouvoir efficace (à pleine charge) | ≥85% |
Température ambiante | -10 ° C - + 40 ° C |
Humidité relative | 35% - 85% |
2 Source d'énergie
Tension | |
Sortie de tension de test (Neutre de phase) | 30 V - 300 V |
Pouvoir de la tension sortir | 800VA |
Résolution | Mieux que 0,01% de plein Valeur d'échelle de la plage |
Définition de la précision | Mieux que 0,05% au Valeur finale de la plage |
La stabilité | Mieux que 0,005% / h (intégration Temps 150 s) |
Régulation de chargement de 0-max. charge | <0,01% |
Facteur de distorsion | <0,3% pour la résistance linéaire charge |
Harmoniques | 2nd- 21style programmable gratuit |
Courant | |
Tester le courant de courant | 1 ma - 120 a |
Pouvoir du courant sortir | 1200 VA |
Résolution | Mieux que 0,01% de plein Valeur d'échelle de la plage |
Définition de la précision | Mieux que 0,05% au Valeur finale de la plage |
La stabilité | Mieux que 0,005% / h (intégration Temps 150 s) |
Régulation de chargement de 0-max. charge | <0,01% |
Facteur de distorsion | <0,3% pour linéaire charge de résistance |
Harmoniques | 2nd- 21style programmable gratuit |
Angle de phase | |
Varier | 0 - 360 ° |
Résolution | 0.01 ° |
Définition de la précision | 0,1 ° |
La fréquence | |
Varier | 45Hz - 65Hz |
Résolution | 0.01Hz |
3 Msvt
Nombre du secondaire | 42 |
Tension intervalle | 300V |
Rapport | 1: 1 |
Primaire Erreur de rapport secondaire | 0,25% |
Secondaire Erreur de rapport secondaire | 0,02% |
Secondaire à une erreur de phase secondaire | 0.02 ° |
La fréquence intervalle | 45Hz - 65Hz |
Sortir Puissance (par enroulement) | 15va |
4 Mètre standard de référence
Le mètre standard de grande portée SZ-01A-K3E utilise la technique électrique la plus récente au monde. Le noyau de SZ-01A-K3E est DSP à grande vitesse、CPLD et une seule puce Micyoco (SCM), il possède le traducteur A / D à grande vitesse avec l'auto-étalonnage en même temps. Il peut échantillonner un signal AC à grande vitesse et traiter de manière particulière par DSP, cela rend le circuit beaucoup plus simple. Il peut calculer et mesurer le signal AC exactement.
Sortie d'impulsion électrique simple constante de SZ-01A-K3E avantages de l'utilisateur. Il peut mesurer la tension、courant、puissance active、puissance réactive、puissance apparente、angle de phase、facteur de puissance、fréquence, etc. en même temps. Il prend de nombreux types de technique d'équilibre et de méthodes de traitement de données, afin d'obtenir le RD de 0,02% d'erreur relative.
SZ-01A-K3E a une forte capacité de communication. Il existe deux ports de communication sur l'arrière-Board-RS-232 et RS-485, ils peuvent connecter respectivement la plate-forme PC ou Calibration. Connectez PC à RS-232 pour calibrer le compteur. Le mètre peut réaliser une communication à longue distance dans la ligne téléphonique lorsque son port RS-232 est connecté à un modem, le compteur peut ainsi envoyer les données à Internet et réaliser une mesure automatique à distance.
1. Caractéristiques
- Haute précision
Erreur de mesure de la tension, du courant, de l'alimentation électrique et de l'énergie électrique≤ ±0,05%
- Large plage de mesure
Tension de 5 V à 480 V
Courant de 1 ma à 120 a
- Mesure multi-paramètres
Testez la tension monophasée, le courant, la puissance, l'énergie électrique, le facteur de puissance, la phase et la fréquence de manière synchrone
- Mesure multi-mode
Single Phase Deux Fil (1P2W) actif
Singlephasetwofaire du file(1P2W)réactif
- Mesure harmonique et analyse
Testez le facteur de distorsion de forme d'onde et 2nd-21styleContenu harmonique et affichage du tableau des tiges.
- Vérifiez le banc d'essai
Mesuringee asymétriqueyrateofTension,currentunedphaseinjamaisyphaseunedeestabiliseryofpowerr.
2. Spécifications techniques
Standard état | |
Ambiant Température | 20± ℃ ℃2℃ |
relative humidité | 60% ± 15% |
externe Force de champ magnétique | ≤0.025 mt |
La mesure intervalle | |
Noté Courant | 0.001A / 0.01A / 0.1A / 1A / 10A / 100A, IMAX = 160A |
Noté Tension | 50V / 100V / 200V / 400V, UMAX = 480V |
La mesure Précision | |
De courant | ±0.01% de RD 10mA～120a ±0.03% de RD 1ma～10mA |
De tension | ±0.01% de RD 50v～400V ±0.05% de RD 5V～50v |
D'actif Pouvoir | ±0.01% de RD（50v～400V，0.05A～120a , cosφ≥0.5） ±0.05% de RD（50v～400V，0.001A～0.05A , cosφ≥0.5） |
De réactif Pouvoir | ±0.01% de RD (50V～400V，0.05A～120a , péchéφ= 1.0) ±0.01% de RD (50V～400V，0.05A～120a , péchéφ= 0.5L / 0,8C) |
Puissance facteur | la mesure GAMME: 0～ ±1.000000 Précision: ±0,001% de RD（carφ ≥0.5） |
Phase angle | La mesure GAMME: 0～360° Précision: 0.003° (U≥50v, I≥0.05A) |
la fréquence | Varier : 45～65Hz Précision: ±0.0002% de RD (U≥50v) |
Énergie sortir | |
Contribution tension nominale | 57,7V / 100V / 220V / 380V |
Inpur courant nominal | 0.2a ~ 100a |
Précision classer | actif Puissance: ±0.01% de RD（50v～400V，0.05A～120a , cosφ≥0.5） ±0.05% de RD（50v～400V，0.001A～0.05A , cosφ≥0.5） Réactif Puissance: ±0.01% de RD (50V～400V，0.05A～120a , péchéφ= 1.0) ±0.05% de RD (50V～400V，0.05A～120a , péchéφ= 0.5L / 0,8C) |
1. Rack
UNE. Au total, 40 mètres de position répartissent sur des racks de 1 mètre, deux rangées latérales de chaque côté, chaque rangée comprend 20 positions.
B. Il y a un voyant de trois couleurs sur le dessus du rack qui voisine de l'armoire source d'alimentation.
C. Chaque position de compteur Installez une standard de génie QCD (D5-4P), une main poussée, une tête de balayage, une fenêtre d'affichage d'erreur et une prise DB9M (voir la photo suivante).
RÉ. Tout le câblage de câble actuel dans le rack est de 35 mm2
E. Deux relais de câblage et de commutation de canaux de courant sont installés dans le camionnage sur le rack
F. La prise DB9M est pour RS232, RS232 est proposée par le système MOXA C320TURBO / PCI. Le système MOXA est installé sous le rack.
2. Cabinet
UNE. Dispositif de contrôle manuel et deux interrupteurs de canal de courant sont installés sur le panneau avant de l'armoire source d'alimentation
B. Deux panneaux de commande de commutation de canal actuels sont installés dans l'armoire.
C. Tout le câble actuel de l'armoire est de 35 mm2
3. Moxa Serial Port Mut Communication System
Le système Moxa inclut C320PCI-24 et CABLE20PCI-32 Chaque ensemble, 40 ports connectez des mètres de 40 pcs
